脱氟磷肥副产法生产冰晶石的化学式怎么读

发布时间：2020/11/25 浏览次

脱氟磷肥副产法生产冰晶石的化学式怎么读
此法利用脱氟磷肥生产逸出的氟化氢气体经水吸收后,加入烧碱或氟化钠及氢氧化铝反应合成冰晶石。1969年由日本小野田公司开发并工业生产，年产5000〜6000吨。主要反应式如下：
2HF+Na0H-NaHF2+H20
3NaHF2+Al(OH)3=NaaAlF6+3H20
该法的缺点是HF具有较强的腐蚀性和母性，对设备的材质要求较髙。
氟硅酸钠中间原料法
1、氨-铝酸钠法：该法是将氟硅酸钠氨化、脱硅制得氟化钠与氟化铵溶液混合物，再加热至60-120X：,然后加铝酸钠合成冰晶石。主要反应式为：
Na2SiF6+4NH4〇H+(x-2)H20=2NaF+4NHlF+Si02xH2O
2NaF+4NH4F+NaA1O2=Na3AlF6+4NH3+2H20
日本中央销子公司最先于美国专利披露了这一方法，1991年我国湘乡铝厂对该法进行了研究。该法的特点是反应在碱性条件下进行，对设备的材质要求不高，并且反应产生的氨及一部分母液可以循环利用，产品质虽好，分子比高，含水量少。
2、氨-硫酸铝-食盐法：此法是将氟硅酸钠氨化脱硅后的氟化钠与氟化铵混合液，然后在温度60-80摄氏度及搅拌的条件下，将一定量的氟溶液、硫酸铝溶液和食盐溶液均匀连续地加入反应釜中以合成冰晶石。主要反应式为：
NaJSiFe+4NIt+2IW)=4NI!iF+2NaF+Si〇2
8NUFMNaF+Al2(SOJ3+2NaCl=2Na3AlF6+3(NH4)SO4+2NH4Cl
印度特拉凡哥尔肥料与化学公司最早进行了该法的开发，并于1972年建成了1650吨/年的生产线，1974年，曰本一些公司也开始应用此法进行冰晶石的生产。我国湘乡铝厂曾对该法进行了研究，得到了分子比2.7以上的高分子比的冰晶石。该法在弱碱性条件下进行，设备不需要特殊的材质，产品质量较好，可以得到分子比2.7以上的髙分子比冰晶石，但是含液量大，比较适合小规模的生产。
3、纯碱-铝酸钠法:该法是用纯碱分解氟硅酸钠，分离硅胶后制得氟化钠溶液，然后在碳化条件下与铝酸钠反应合成冰晶石，美国凯撒公司于1971年采用此法生产，年生产能力达到5万吨。主要反应式为：

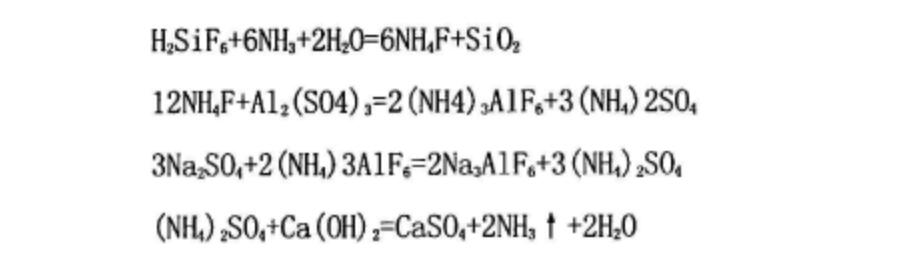

脱氟磷肥副产法生产冰晶石的化学式怎么读

上一篇：高质量高分子比亚冰晶石用途下一篇：国内外其它制备冰晶石粉的各种生产方法及工艺

产品推荐

您可能对以下信息感兴趣？

技术知识
